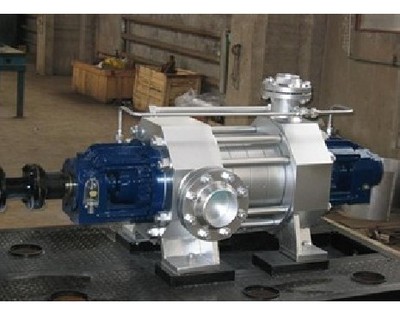

SLD系列卧式多级离心泵

结构说明：

1. 本型泵为单吸多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等五种口径，用户可根据流量、扬程的需求选择不同口径和级数的泵来得到满足；
2. 本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其机构设计合理；
3. 泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在赶油润滑的滚动轴承上。由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低，振动小；
4. 进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封。为防止液体从两端主轴泄漏，设软填料轴封，同时在轴上装有橡胶挡水圈、O型橡胶密封圈，以防水进入轴承腔内；
5. 为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以更换；
6. 泵与电动机同时装在公用的铸铁底座上，其扭距通过弹性联轴器来传递。

该系列主要适用于城市高层建筑给排水及消防用水，工厂、矿山给排水，远距离输水，生产工艺循环中用水，暖通空调循环、生活用水等多种用途。

1、 适合于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm；
2、 介质温度：-15℃~80℃；
3、 工作压力：系统压力≤3.0MPa
即：系统压力=入口压力+泵工作时的压力≤3.0MPa；
4、 周围环境的温度应低于40℃，相对湿度应不超过95%；
5、 由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。
注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

技术参数

流量:6.3-300 立方米/H

扬 程：81-1812米

液体温度：-20°C-80°C

工作压力：最大30BAR
